Вы находитесь в Оснастка

29.12.2013

Внутреннее давление в литьевой пресс-форме

Важные технологические операции: впрыск и подпитка (выдержка под давлением), могут быть точно соблюдены исключительно через внутреннее давление литьевой пресс-формы. Заметное изменение внутреннего давления влечет за собой изменения в  размере и в весе формуемого изделия, в качестве его поверхности, раковинах, прочности и деформации. Обеспечение качества можно достичь путем установки датчика измерения внутреннего давления. Существует три общепризнанных метода расположения датчика давления.

  1. Датчик необходимо закрепить как можно ближе к центральному литнику, потому что именно там возникает высокое давление.
  2. Расположить датчик давления непосредственно в месте, или в зоне близкой к нему, где определяется качество отливки.
  3. При литье под давлением крупногабаритных  изделий с разными по длине путями течения, необходимо встроить несколько дополнительных датчиков давления.

В процессе литья технических пластмассовых изделий, то есть при скорости впрыска от медленной до средней, максимальное внутреннее давление всегда возникает во время фазы подпитки (выдержки под давлением), определяющей качество. При этом рост давления вплоть до заполнения объема должен протекать полого, начиная от момента заполнения объема - более круто верх, но не под прямым углом (по диаграмме впрыска на мониторе вашей литьевой машины). При этом от фазы впрыска к фазе выдержки под давлением должен быть заметный радиус, то есть не должно быть пика давления.

При литье тонкостенных упаковочных изделий и высокой скорости впрыска максимальное давление внутри пресс-формы (как пиковое давление) может возникнуть уже в конце фазы впрыска. Нарастание давления в отдельных зонах, соответственно, более крутое, чем у технических изделий.

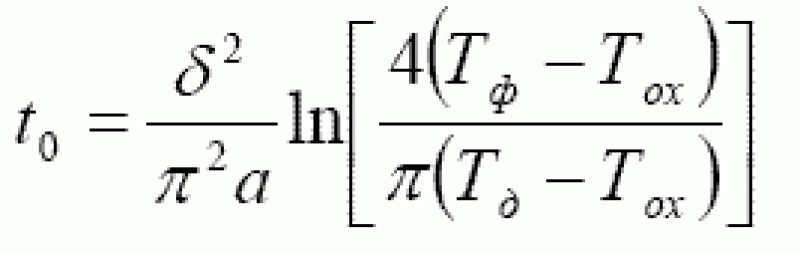

Внезапный спад давления внутри пресс-формы у аморфных материалов означает, что время выдержки под давлением установлено слишком коротким. Если кривая давления и за пределами времени выдержки под давлением падает плавно, значит, время подпитки установлено правильно.

Для частично кристаллических материалов заметный спад давления во время фазы выдержки под давлением, обусловленный материалом, является нормальным.

Письмо директору
