На российский рынок термопластавтоматов начали поступать «всевидящие» устройства для обеспечения 100%-го контроля производства. Эти системы машинного зрения позволяют лучше контролировать литье пластмасс под давлением и процесс обработки изделий.

Что такое машинное зрение в литье пластмасс?

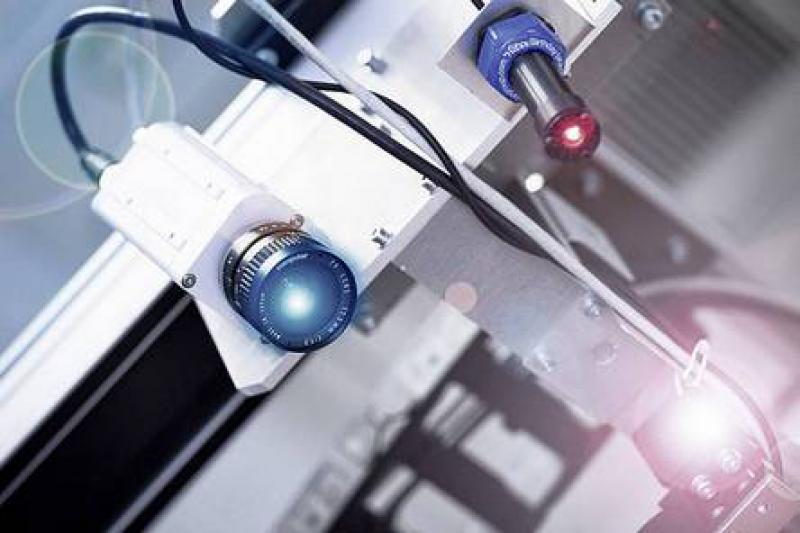

Это комбинация камеры, источника света и компьютера, работающего по определенному алгоритму. Фактически это визуально-сенсорная система для ввода данных.

Предположим, необходимо определить в детали отверстия. Система машинного зрения смотрит на деталь и сравнивает ее с образцом, хранящимся в ее памяти.

Специальный видеоприемник и датчик расположены так, что световой сигнал между ними фиксируется только в случае обнаружения отверстия в точно заданном месте. Иначе связь не осуществляется, и система обнаруживает бракованную деталь.

Изготовление пресс-форм с сенсорами

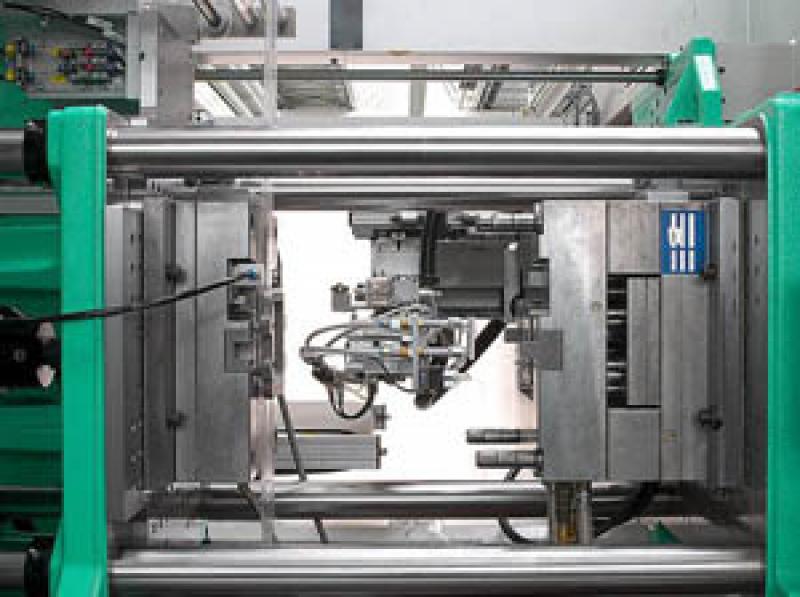

Настоящее искусство нового оборудования заключается в применении машинного зрения непосредственно на пресс-форме:

  • сенсоры устанавливаются таким образом, чтобы световой луч пересекал отливку изделия, извлеченную системой выталкивания;
  • если другой сенсор расположить на известной высоте над первым сенсором, можно определить высоту изделия;
  • третий элемент измерения получают при установке третьего сенсора с торца пуансона (так он будет определять размеры отливки с этой стороны) и т. д.

Обычно система машинного зрения имеет матрицу из 256 элементов изображения. Она извлекает информацию, необходимую для решения задачи, будь то распознавание дефектов или габаритный контроль. Цифры обрабатываются с помощью алгоритмов и превращаются в чертеж.

Достаточно ли надежны системы машинного зрения для работы на ТПА и в неблагоприятных условиях завода?

Аппараты машинного зрения способны работать с любыми деталями, безразлично блестят они или перевернуты вверх ногами. Однако не стоит пренебрегать элементарными правилами:

  • для измерения с точностью до тысячных долей сантиметра, необходимо иметь чистые пресс-формы и «не прыгающий» термопластавтомат;
  • если сенсор упадет на пол, его следует перекалибровать перед повторным использованием;
  • не стоит удивляться, почему система машинного зрения перестанет работать после того, как на нее натолкнется вильчатый подъемник.

Оптический модуль машинного зрения светочувствителен и настраивается на каждую литьевую форму с учетом ее рельефности и окружающего освещения.
