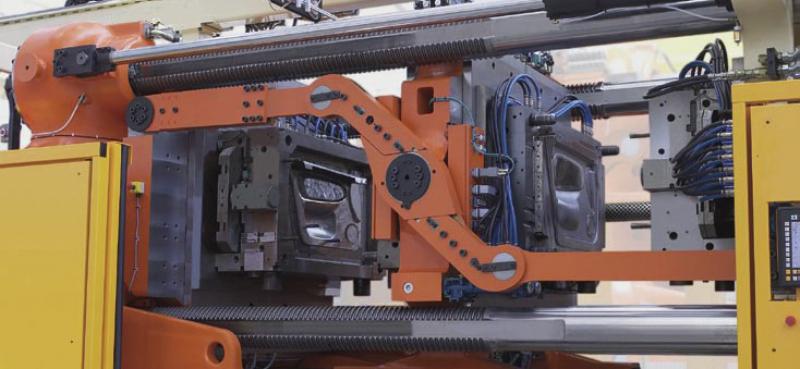

Серия термопластавтоматов с двухплитной конструкцией обозначает новые стандарты продуктивности и гибкости технологии литья пластмасс под давлением. Модельный ряд двухплитных литьевых машин третьего поколения состоит из десяти узлов замыкания от 650 до 5500 тонн. Устройство каждого из них ориентировано на уменьшение времени цикла посредством нескольких конструкционных новшеств:

  • два диагонально расположенных цилиндра для высокоскоростного открытия/закрытия пресс-формы;
  • быстродействующий механизм удержания с полугайками;
  • неподвижная плита с четырьмя короткоходными цилиндрами и неподвижная литьевая форма на ней для быстрого увеличения усилия замыкания.

Двухплитные ТПА для литья под давлением крупногабаритных изделий из пластмассы действуют по технологии «нажимных подушек», обеспечивающей минимальное время отклика для контроля параллельности плит и создания необходимого усилия замыкания. Давление в системе нажимных подушек до 250 бар. При этом устойчивая направляющая, отъюстированная параллельность плит и сверхчувствительный режим их защиты предопределяют надежность в эксплуатации станков и качество изготавливаемых пластмассовых деталей.

Высокая повторяемость и аккуратность перемещений достигается с помощью пропорционального клапана. Преимущество передовой схемы действия ТПА выражается в большом ходе раскрытия, несмотря на небольшие внешние размеры, а также малом объеме гидравлического масла.

Привод двухплитных термопластавтоматов состоит из модулей двигателя/насоса, оборудованных обратной связью по скорости потока и давлению. Вращательная скорость насоса ограничена необходимым крутящим моментом. Поток масла не зависит от рабочего давления. Таким образом, максимальная производительность электрического мотора может быть использована вместе с широким диапазоном крутящего момента для достижения оптимального расплава. Для применения с требованиями по высокой скорости пластикации или в том случае, когда используются материалы с высокой вязкостью, электрический мотор двухплитных литьевых машин является хорошей альтернативой гидравлическому узлу впрыска.

Высокая производительность на небольшой площади за счет компактного двухплитного узла замыкания признаны модельным рядом ТПА, способным изготавливать крупногабаритные отливки с весом более 100 кг каждая.
