Сегодня в литье пластмасс под давлением успешно внедряется технология быстрого захвата пресс-формы на термопластавтоматах для переработки пластмасс. В ответ все возрастающим требованиям концепций типа «Все вовремя» (JIT) и «Замена пресс-формы за минуту (SMED) производственный процесс усовершенствован системой квадропрессового зажима.

Электроквадросистемы на постоянных магнитах в виде опорных плит для термопластавтоматов созданы из кубических полюсов противоположной поляризации север - юг в шахматной конфигурации.

Быстрота и равномерность зажима пресс-формы

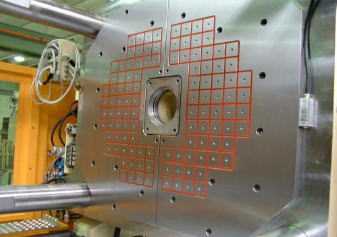

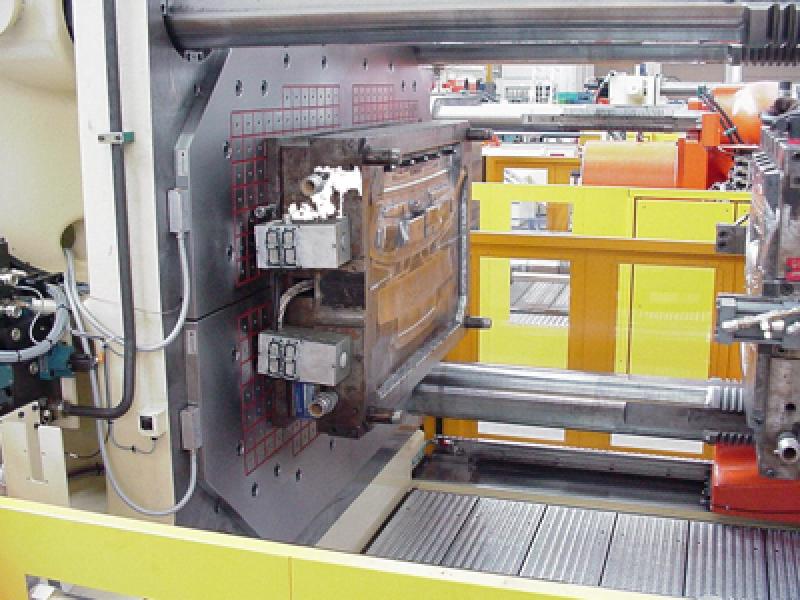

Квадросистема ТПА

 Данный инновационный метод - это наиболее полная схема применения квадро-полярного модуля с нейтральным контуром для выпуска небольших производственных объемов (партий), но более широкого спектра продукции, благодаря следующим характеристикам:

  • пресс-формы любого размера и объема могут удерживаться без дополнительных модификаций опорных плит;
  • уменьшение времени простоя литьевых машин в десять раз;
  • улучшенное (качественное) литье под давлением;
  • ТПА меньшего размера могут работать с большими по размеру и сложными пресс-формами в высокоскоростном режиме;
  • снижение затрат на операционный контроль;
  • установщик пресс-формы не находится в непосредственном контакте с оборудованием и не касается его в период закрепления оснастки;
  • повышенная производительность;

Квадропрессовый зажим - безопасность по сути

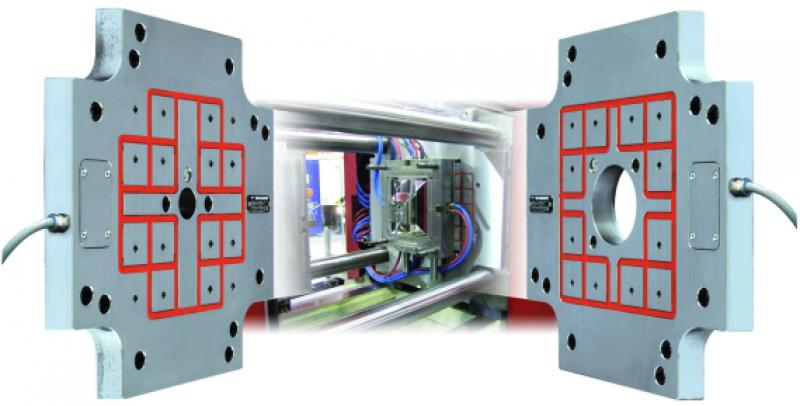

Плиты магнитной системы удержания пресс-формы
Лишь одна секунда электрической мощности изменяет полярность магнитных плит и активизирует систему зажима пресс-формы на плитах термопластавтомата, продолжающегося в течение неограниченного времени без выделения тепла и потребления электроэнергии.

За счет одного лишь электрического импульса представляется возможным размагнитить систему и освободить пресс-форму, удерживаемую только силой постоянных магнитов в течение всей рабочей фазы.

Постоянная сила крепления пресс-формы

Каждый независимый квадрополюс опорной плиты окружен пятью поверхностями постоянных высокоэнергетичных магнитов. Они способны генерировать постоянную и концентрированную движущую магнитную силу.

Абсолютная равномерность

Литьевая форма - в состоянии удержания магнитной силой - не испытывает никаких деформаций или напряжений, так как сила удержания равномерно распределена на всю площадь контакта. Комбинация «пресс-форма - магнитный модуль - плита термопластавтомата» становится достойной альтернативой и обеспечивает превосходные рабочие условия.
