Четырехуровневые пресс-формы для литья под давлением

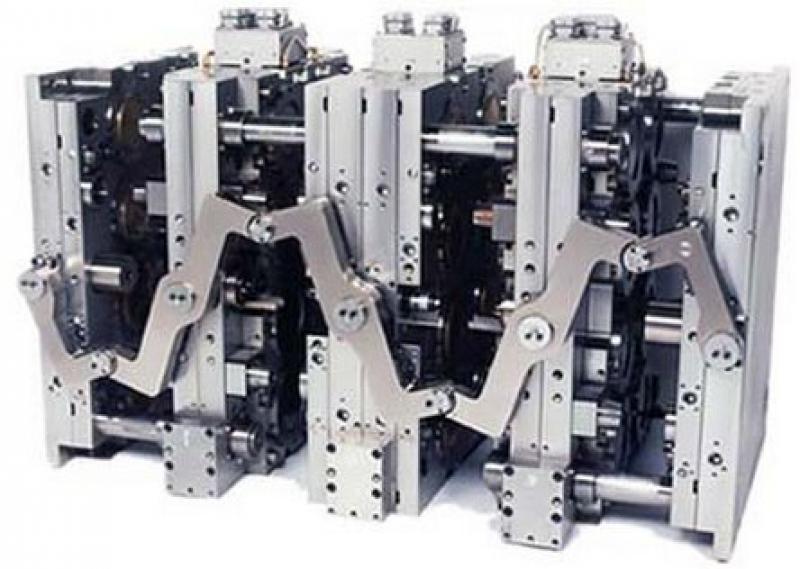

Четырехуровневые литьевые формы повышают производительность литья деталей в 4 раза по сравнению с пресс-формами, имеющими одну плоскость разъема. Они оснащаются горячеканальной системой распределения расплава. Оснастка имеет центральный обогреваемый питатель, подающий расплав в центральную секцию формы.

Далее расплав распределяется сквозь расположенную сверху трансфер-систему, представляющую собой бесклапанные горячеканальные системы подачи расплава. Он попадает в основные оформляющие полости, которые находятся в четырех плоскостях разъема литьевой формы.

Для сокращения времени перехода на выпуск новой пластмассовой продукции четырехуровневые литьевые формы оснащаются быстросъемными формообразующими модулями (матрицами, пуансонами).  Их гнездность соответствует типу новых изделий.

Изготовление пресс-форм нового поколения

Сегодня в мире изготавливаются компактные, полностью укомплектованные четырехуровневые пресс-формы, применяют которые в совокупности с быстродействующими съемниками. Это позволяет:

  • Уменьшить время цикла по сравнению со свободным сбросом
  • Уменьшить занимаемые производственные площади
  • Увеличить отношение производительность/капиталовложения, характеризующее экономическую эффективность использования литьевых форм для массового производства пластмассовой продукции.

Успешная реализация преимуществ четырехуровневых форм зависит от следующих конструкторско-технологических факторов:

  • Производительности узла пластикации и впрыска термопластавтомата (ТПА)
  • Синхронизации работы всех устройств ТПА и пресс-формы
  • Возможности дополнительной опоры для подвижных секций формы и точности их перемещения
  • Величины просвета между раскрытыми секциями п/формы
  • Приема массово производимых изделий.

Технологическая оснастка для литья под давлением

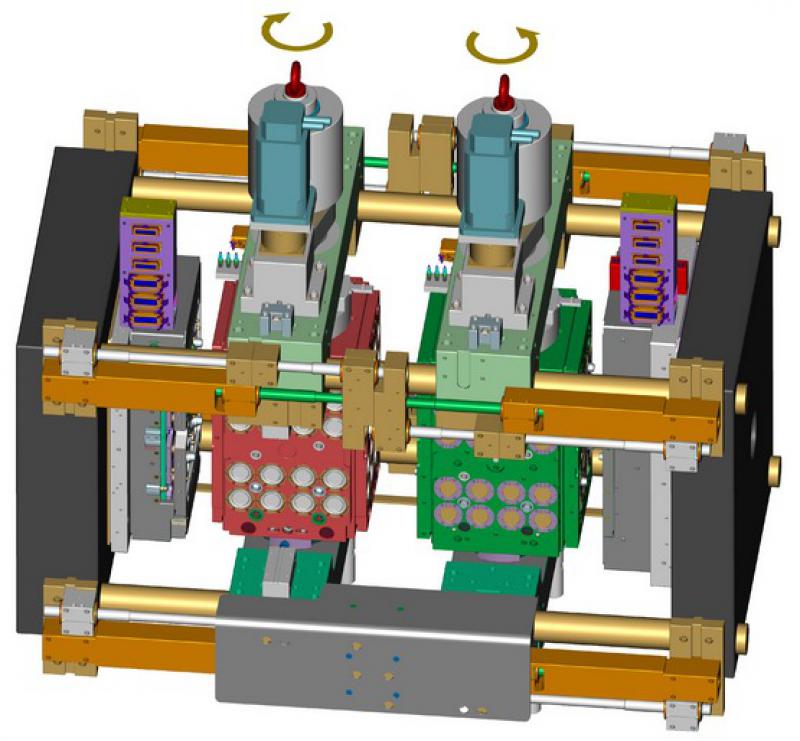

Увеличенный узел смыкания термопластавтомата должен позволять размещать четырехуровневые литьевые формы, состоящие из пяти унифицированных секций. На них устанавливаются быстросъемные модули с соответствующими оформляющими плоскостями для быстрого перехода литья под давлением от одного вида пластмасс к другому.

Расположенные сверху секций пресс-формы коллекторы технологических коммуникаций исключают необходимость монтажа и демонтажа пневматических и гидравлических линий при смене матриц и пуансонов.
