Особенности конструкции четырехуровневой пресс-формы для литья пластмасс

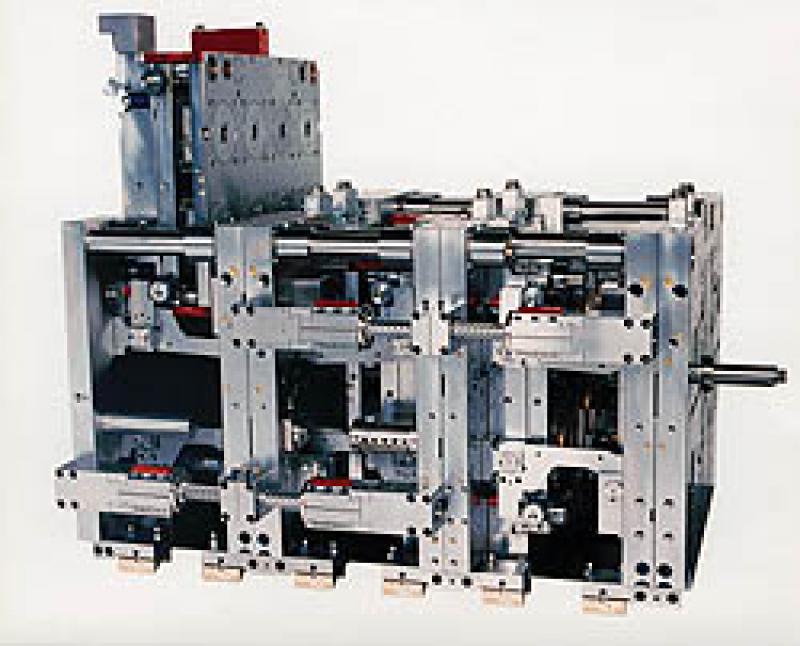

Для работы с четырехуровневой стековой пресс-формой узел смыкания термопластавтомата имеет три подвижные каретки, шарнирно соединенные системой рычагов между собой и с подвижной плитой узла смыкания. Такой механизм наряду с другими устройствами позволяет позиционировать секции пресс-формы одну относительно другой и синхронизировать их перемещения.

Каретки с установленными на них секциями формы перемещаются на линейных подшипниках по направляющим станины литьевой машины.

Быстросъемные модули стековых пресс-форм обеспечивают быстрый и упрощенный переход на изготовление других пластмассовых изделий. При их использовании мелкосерийное производство продукции возможно с такой же низкой себестоимостью изделий, которая раньше достигалась при использовании специализированных систем.

Основные преимущества применения модулей и механизмов стековых литьевых форм

  • Возможно использование формообразующих модулей и в двухуровневых системах форм
  • Синхронизирующие рычажные механизмы обеспечивают быстрое и точное раскрытие пресс-формы по всем плоскостям разъема и не требуют технического обслуживания
  • Высокая точность совмещения секций обеспечивает повышенный срок службы форм такой сложной конструкции
  • Двойная сбалансированная горячеканальная система подачи расплава гарантирует постоянство массы всех пластмассовых изделий, исключает утечки расплава полимера и образование грата в плоскостях разъема пресс-формы.

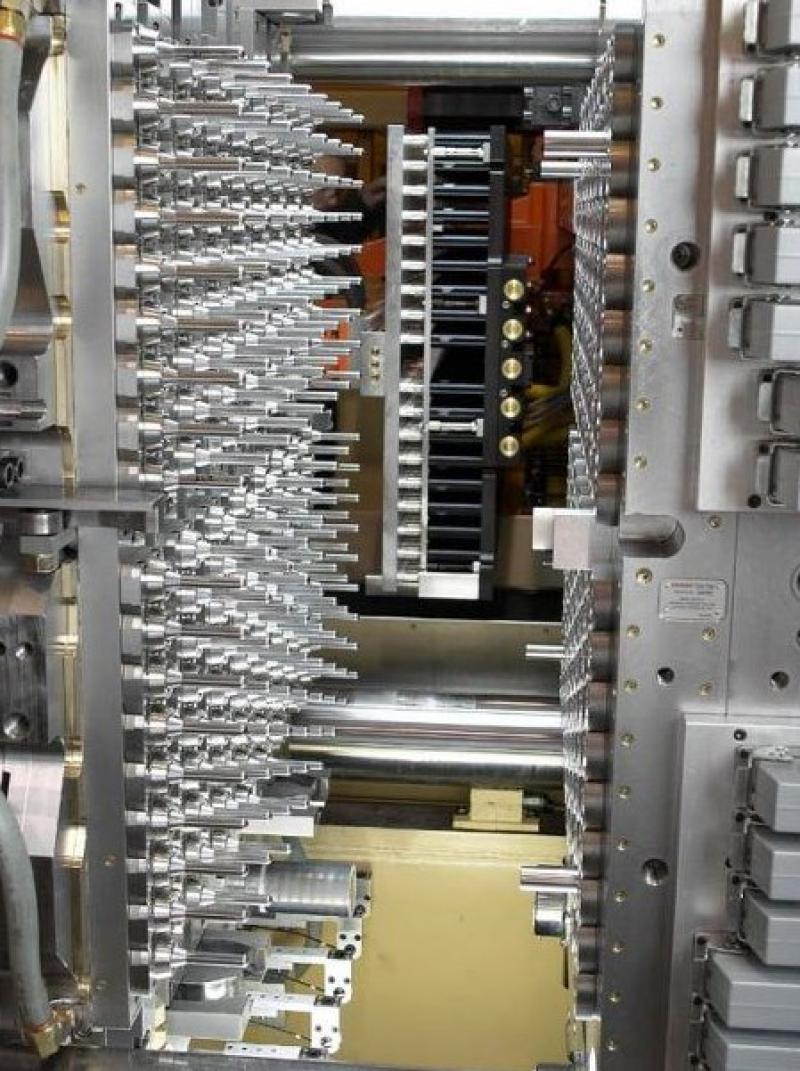

Съем пластмассовых изделий с четырехуровневой пресс-формы

Применение съемников типа SlideChutes помогает преодолеть традиционные ограничения, связанные со свободным удалением изделий из пресс-формы, что особенно важно для высокопроизводительных стековых форм. Этим обеспечивается самое короткое время съема пластмассовых изделий типа «крышка».

Поскольку ориентация изделия сохраняется и после его удаления из оформляющего гнезда, то не требуются дополнительная сортировка и соответствующие устройства для этого. Исключение этой операции сокращает потребность в дополнительной автоматизации и в необходимых рабочих площадях.

Требуемый ход раскрытия литьевой формы обусловливается только высотой пластмассового изделия и толщиной съемной плиты. Эта конструктивная особенность очень важна для четырехуровневых литьевых форм, так как величина необходимого хода раскрытия для одной поверхности смыкания должна быть умножена на четыре.

Время нахождения литьевой формы в раскрытом состоянии минимально, поскольку съемники SlideChutes могут начать перемещаться в зону литьевого формования до того, как пресс-форма полностью раскроется.
