Технологические параметры формования пластмассовых изделий

Процесс формования состоит из трех фаз: заполнения прессформы, нарастания давления (постепенного уплотнения полимера) и спада давления.

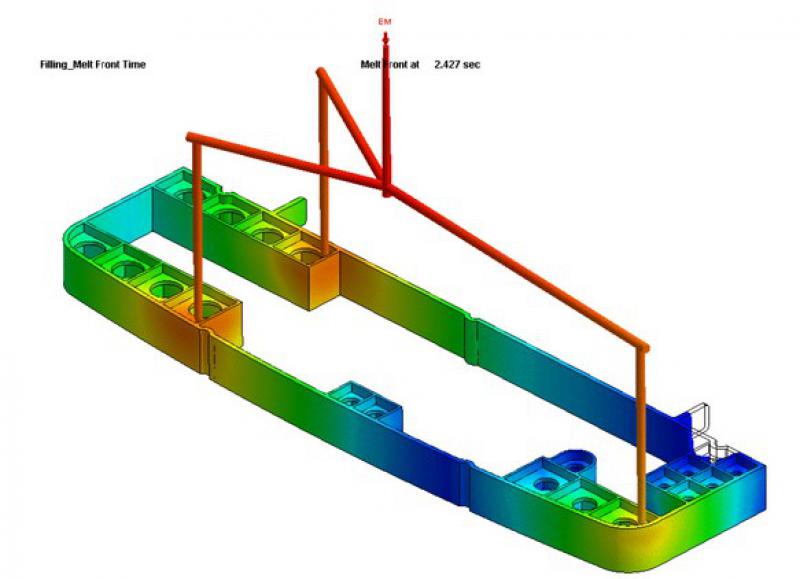

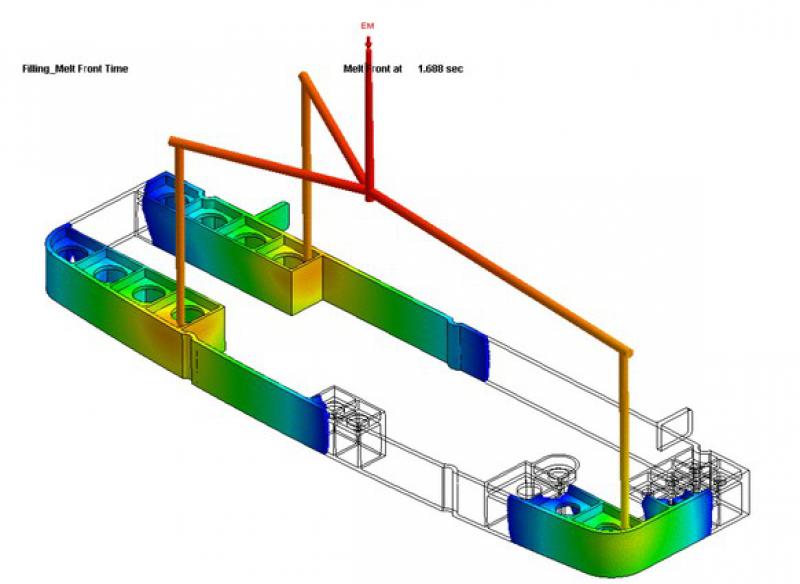

  • В фазе заполнения горячий расплав из инжекционного цилиндра через литниковую систему впрыскивается в более холодную форму
  • По мере продвижения расплава по прессформе давление на входе в полость возрастает
  • После полного наполнения прессформы период заполнения заканчивается и начинается фаза мгновенного нарастания давления

В фазе нарастания давление в прессформе скачкообразно (за 0,2 сек.) поднимается до заданного в гидросистеме максимального значения. А затем давление плавно увеличивается и происходит затекание новых порций расплавленного полимера в уже заполненную прессформу, под действием давления, создаваемого в гидроприводе.

Период компенсированного формования пластмасс под давлением

Затекание новых порций необходимо для компенсации усадки (уплотнения) полимера в прессформе. Усадка происходит в результате охлаждения горячего материала в более холодных полостях матрицы и пуансона. Охлаждение расплава начинается с момента его поступления в форму и продолжается до окончания формования.

Уплотнение пластика в прессформе происходит в результате его сжатия по мере возрастания давления в полости, поскольку расплав термопластов характеризуется сжимаемостью.

По мере охлаждения термопласта в прессформе его вязкость растет. Поэтому сопротивление втеканию новых порций материала в период нарастания подпитки постепенно увеличивается. Когда усадка полимера внутри прессформы за счет его охлаждения уравновешивается притоком нового материала, давление в полости достигает максимального значения и фаза нарастания подпитки заканчивается.

Период спада давления

Время спада давления характеризуется более интенсивным охлаждением расплава в прессформе. Его усадка происходит быстрее, чем поступление новых порций термопласта. Период спада подпитки характеризуется уменьшением давления в прессформе и увеличением перепада компрессии по длине формующей полости.

  • В определенный момент литник перемерзает и приток расплава прекращается полностью
  • По истечению времени подпитки давление в гидроприводе отключается, и давление в форме еще более резко падает
  • Начиная с этого момента, происходит охлаждение отливки без приложения внешнего давления (выдержка охлаждения)

Далее отводится пуансон и происходит съем изделия из литьевой формы.
