Многогнездные прессформы для литья полимеров

Инновации в литье пластмассовых изделий позволяют наращивать производительность прессформ за счет колоссального сокращения их литьевого цикла и путем многократного прироста гнездности оснастки. Количество мелких пластмассовых отливок, выпускаемых на подобной прессформе за один быстродействующий цикл литья, может достигать сотни штук. Чтобы обеспечить миллионные тиражи мелких изделий в сжатые сроки, производителю требуются:

  • Горячеканальные многогнездные литьевые прессформы
  • Современные высокопроизводительные ТПА (термопластавтоматы) с несколькими узлами впрыска
  • Специальное периферийное оборудование (программаторы каскадного впрыска, сушилки сырья, термостаты) с компьютерным управлением техпроцесса.

Особенности многогнездных прессформ для литья пластмасс на ТПА

Все затраты на сложные литьевые машины окупаются. Поэтому конструкции многогнездных прессформ весьма актуальны. Их оформляющие гнезда должны располагаться так, чтобы площадь отливки сократилась, а барьер количественного ограничения гнезд повысился. Это достигается усложнением конструктивных элементов:

  • Вводятся два вспомогательных разъема прессформы, параллельных течению расплава при впрыске
  • Одна из сторон отливок формуется посредством нескольких оформляющих вставок, подвижно соединенных с направляющим фланцем
  • Вторая сторона изделий оформляется неподвижно установленными вставками, закрепленными в обойме подвижного фланца
  • Прижим вставок обеспечивают высокие клинья с ползунами из неподвижного фланца
  • В обойме и внутри оформляющих вставок работает планка с толкателями, выходящими в разводящем литниковом канале.

Подготовка литья полимеров под давлением в многогнездной прессформе

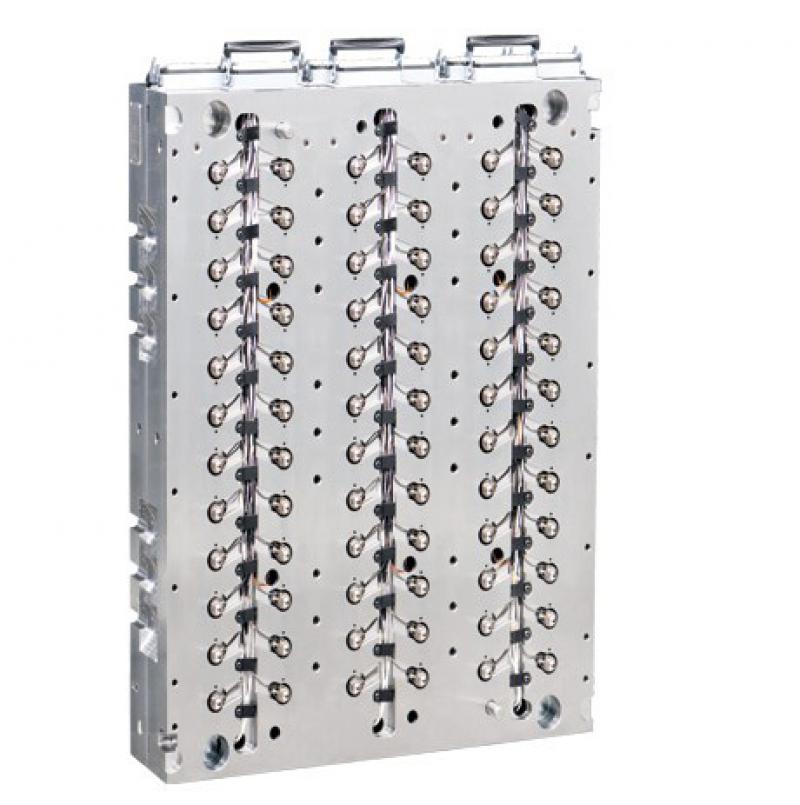

Для устранения впускного литника на спинках изделий и улучшения этим их внешнего вида используется особая литниковая система:

  • Во вставках подводятся конусные каналы, соединенные сферическими впусками с формующей полостью
  • Разводящие каналы литника примыкают к торцевым плоскостям вставок, обладая полукруглым сечением
  • Продолжением литникового канала является цилиндрическое отверстие (глухое) с окружным поднутрением.

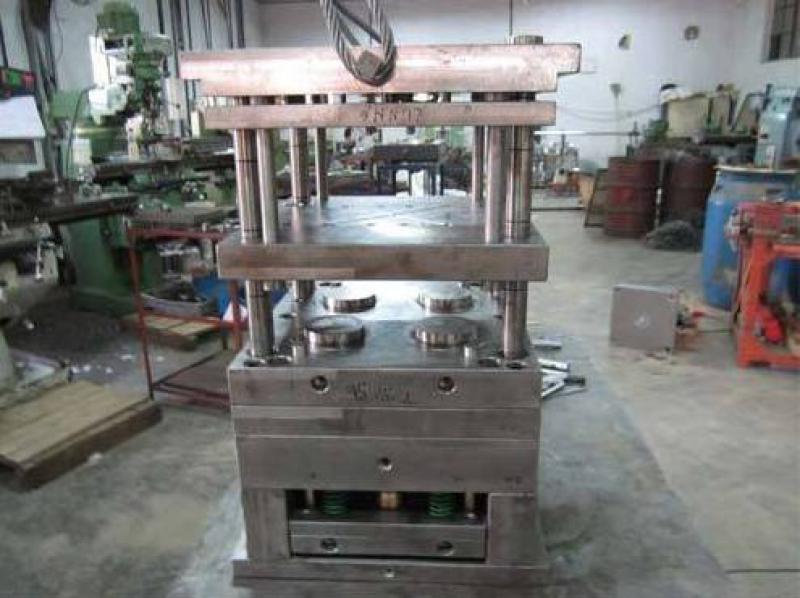

При установке крупноформатную многогнездную прессформу опускают между колоннами термопластавтомата в виде пакета с опорными плоскостями, параллельными колоннам ТПА. Затем литьевую оснастку разворачивают до схождения оси узла впрыска с горизонтальной осью формы и крепят ее к плитам.
