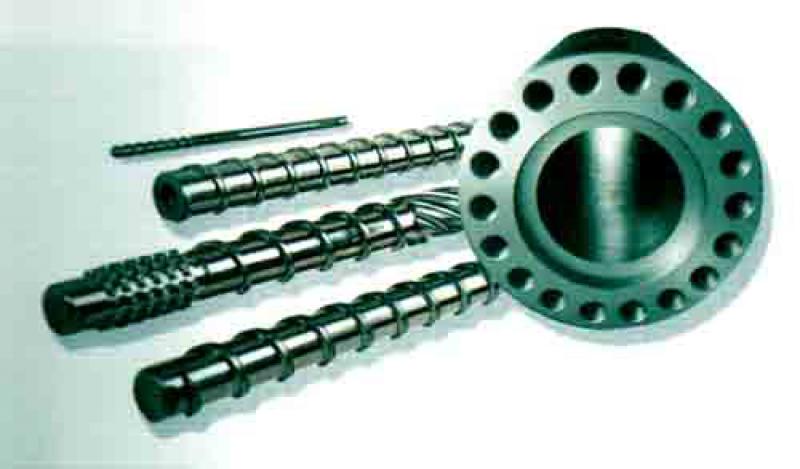

Наконечник шнека с шаровым затвором обратного потока конструируют применительно к различным полимерам в зависимости от их вязкости, и термостабильности. Шаровой затвор (клапан) предназначен для предотвращения при впрыске утечки расплава в зазоре между витками шнека и внутренней стенкой материального цилиндра, а также по каналу шнека.

Принцип действия

Обратный клапан, выполненный в виде подвижного шарика, устанавливают на конце шнека, где осевое перемещение шара ограничено наконечником. При вращении шнека, полимер продвигается и прижимает шаровой затвор к наконечнику. При этом проходной канал (отверстие) в затворе открыт, полимер через него проходит и накапливается в зоне дозирования цилиндра. С началом поступательного движения шнека вперед (при впрыске) шаровой затвор под давлением расплава перемещается назад и закрывает проходной канал. За счет этого передний сектор цилиндра изолируется от шнековой полости.

Особенности конструкции

Торцевые поверхности клапана и уплотнительные (шаровые) поверхности притирают, что обеспечивает их уплотнение. Для надежного уплотнения эти поверхности очень чисто обрабатывают. Внешний диаметр шарового затвора равен диаметру материального цилиндра с допуском по скользящей посадке.

При переработке нетермостабильных полимеров с высокой вязкостью шнек с шаровым затвором обратного потока обеспечивает уменьшение застойных зон. Его гладкая и геометрически простая форма конструкции создает оптимальные условия пластификации и предотвращает скопление (и спекание) расплава от предшествующего цикла. Сферический угол наконечника не превышает 30°, для реактопластов он достигает - 60°.

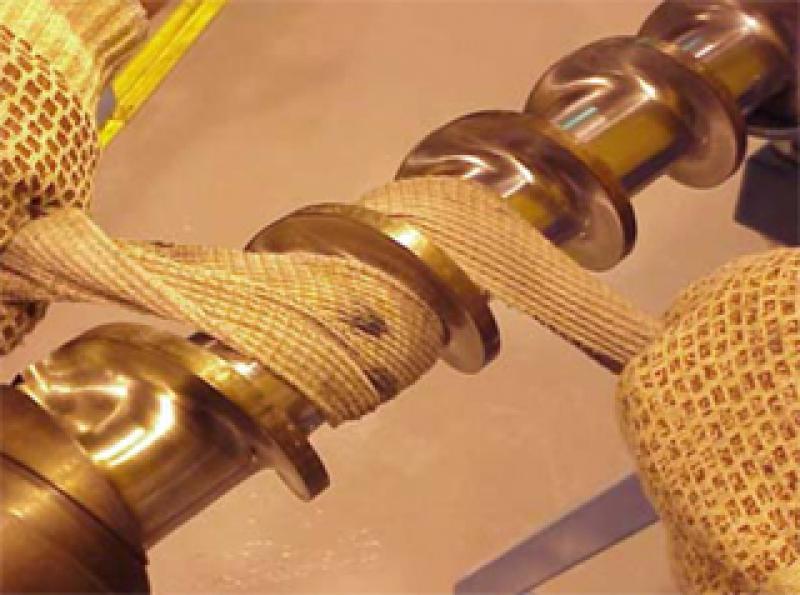

Порядок выполнения демонтажных работ

Агрегат впрыска отвести в крайнее заднее положение.

Произвести несколько раз выдавливание расплавленного материала из цилиндра в атмосферу путем попеременной пластикации и инжекции с отведенным соплом (мундштуком).

Для сокращения работ по очистке шарового затвора, остаточное сырье в цилиндре необходимо выдавить небольшим количеством гранулята полиэтилена (или полистирола).

Демонтаж шарового наконечника осуществлять осторожно. Возможно вытекание расплавленной массы из канала клапана.

При демонтаже шнека температура должна быть настолько высокой, чтобы остаточный материал в цилиндре был пластичен, но не перегрет выше допуска.
